Porte module universel pour arduino

La tendance veut que l’on prototype sur Arduino de plus en plus avec des modules au lieu de “shield”. Le shield c’est cette carte électronique qui se branche par dessus l’Arduino pour lui ajouter des fonctionnalités supplémentaires comme une prise ethernet, un GPS, des accéléromètres, un lecteur sans contact, etc. Comptez quelques dizaines d’euros à l’achat pour certains et il généralement impossible de changer l’adressage des entrées/sorties prévu par le fabricant. Aussi certains sont mal conçus  et captent la totalité des entrées/sortie de l’Arduino.

Le module lui est plus petit, coute quelques euros, offre un plus grand choix de fonctionnalités sur le marché, et permet un adressage entrées/sorties libre. Sont seul inconvénient c’est justement cette liberté d’implémentation qui le laisse sans support physique. L’usage veut qu’on ai recours a une plaque de prototypage (breabboard en anglais) ou au cablage direct.



Version 1

IMG_20160707_172405

Cablage direct du module sur l’Arduino

IMG_20160707_172712

Recours a une “breadboard”

Pour une présentation public ou une expérimentation longue durée il est vivement recommandé d’assembler les cartes sur un support. Comme ici lors de l’exposition de notre serre connectée au salon Industria. C’est expérimental, pédagogique, mieux protégé qu’a nu et transportable.

IMG_20160707_180405

1 Arduino + 2 shields + 2 modules… beaucoup de monde sur la planchette

Il m’est venu l’idée d’un “porte module universel pour Arduino” qui  ne serait ni plus ni moins qu’une planchette, qui se visserait par dessus et qui accepterait toute dimensions et formes de modules. Ses rainures convergentes permettent un écartement libre des vis et une liberté d’orientation.

IMG_20160707_172006

La version bois

IMG_20160707_171839

En plexiglas

Voici quelques test effectués au fablab, les résultats sont plutôt concluants :

IMG_20160707_170433

un module de grande taille…



IMG_20160707_170421

… ici un lecteur NFC



IMG_20160707_171212

module de petite taille, les trous de vis sont rapprochées

IMG_20160707_171555

Le même montage qu’au début de l’article…

IMG_20160707_171549

…  et qui tient au moyen d’une vis centrale. C’est tout de suite plus propre

Réalisable par découpe laser ou CNC vous trouverez ici  le fichier SVG sous licence CC by SA

Version 2

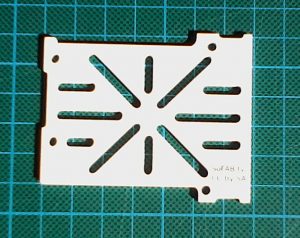

Cette nouvelle version multiplie les rainures, aussi il permet l’accroche de plusieurs modules. Il est possible de réaliser des prototypes très compactes.

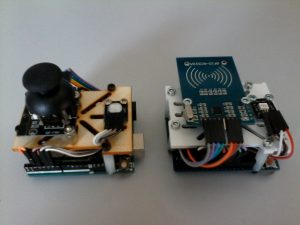

IMG_20160711_173324IMG_20160711_175831

IMG_20160711_175227

Le projet de lecteur NFC précédent peut maintenant incorporer une led RGB d’état

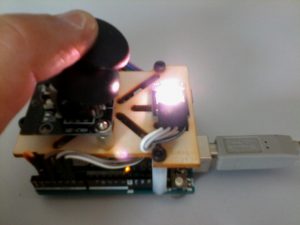

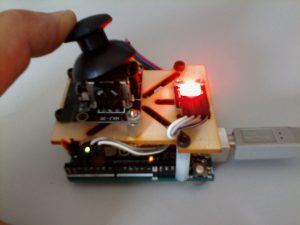

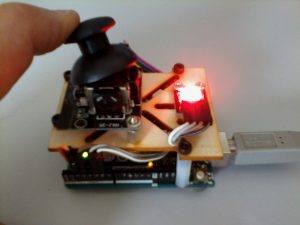

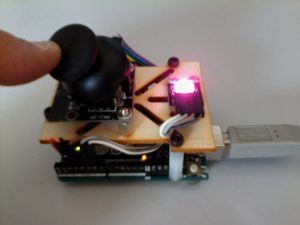

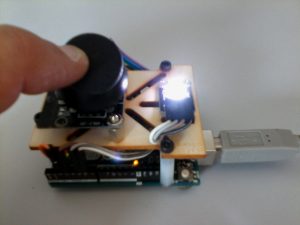

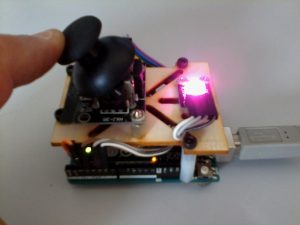

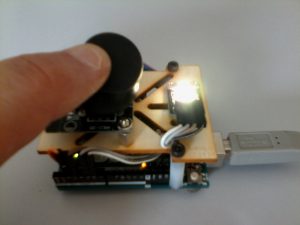

Ce projet est purement pédagogique. On change la couleur de la led lorsque l’on tourne le joystick.

IMG_20160711_175738 IMG_20160711_175741 IMG_20160711_175743 IMG_20160711_175749 IMG_20160711_175754 IMG_20160711_175757 IMG_20160711_175800 IMG_20160711_175806

Fichiers SVG sous licence CC by SA
